Corso di Porta Vittoria 27

Il Laboratorio di Costruibilità e Sostenibilità dell’Architettura si è incentrato nella progettazione architettonica integrata dalla metodologia e tecnologia BIM (Building Information Modelling).

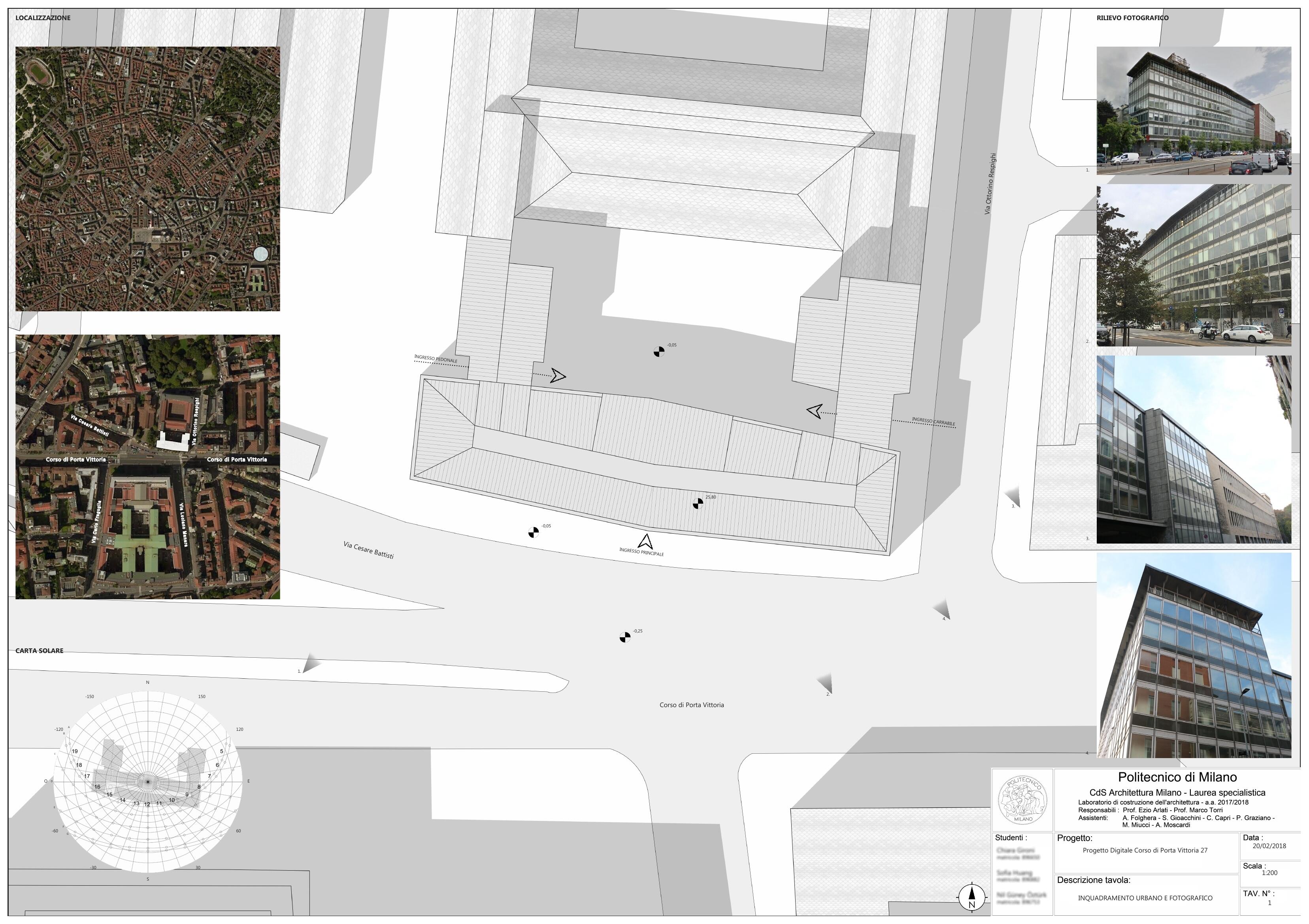

L’edificio di interesse progettuale è situato in Corso di Porta Vittoria 23, un’architettura degli anni ’50 circa dedicata ad uffici.

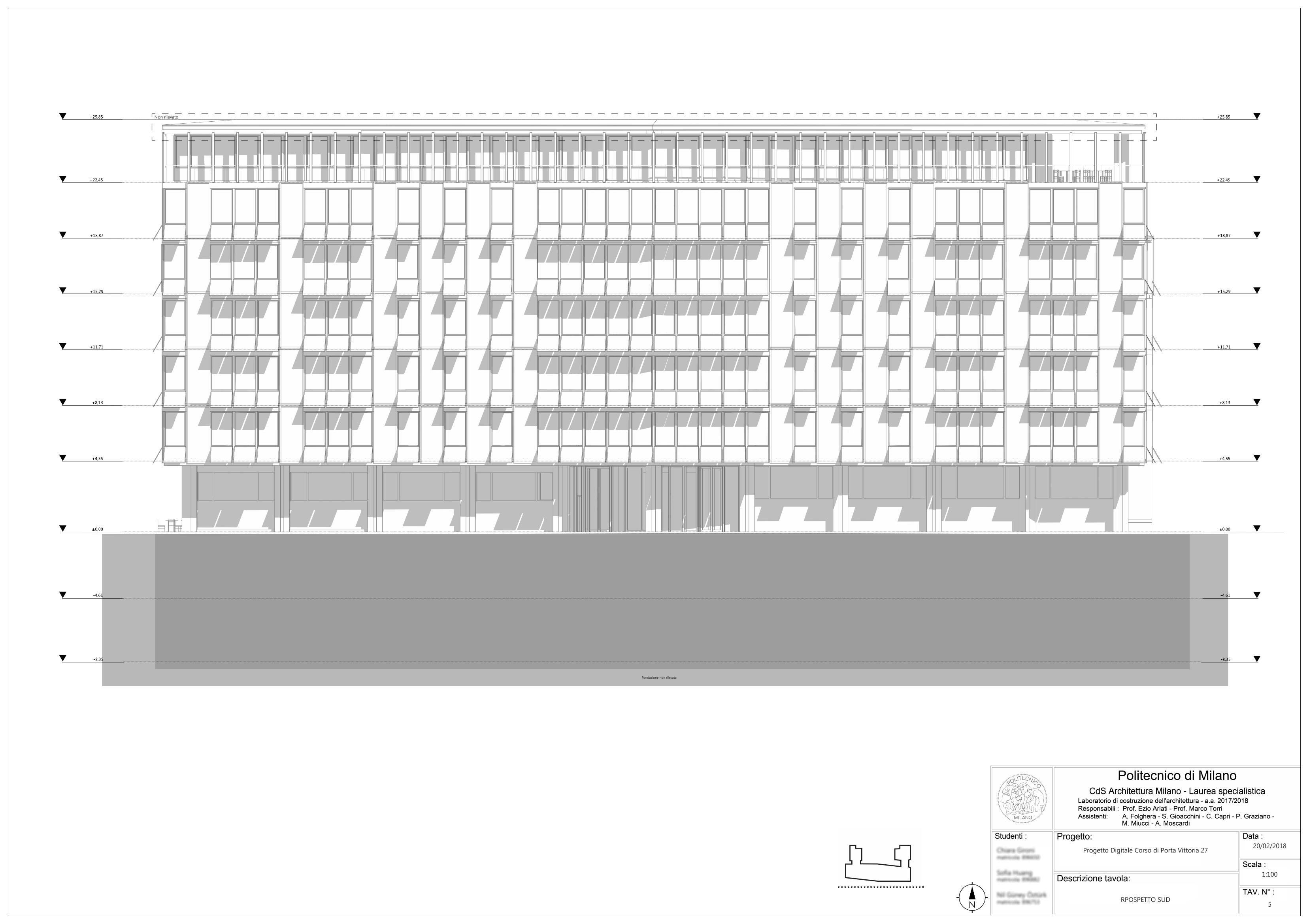

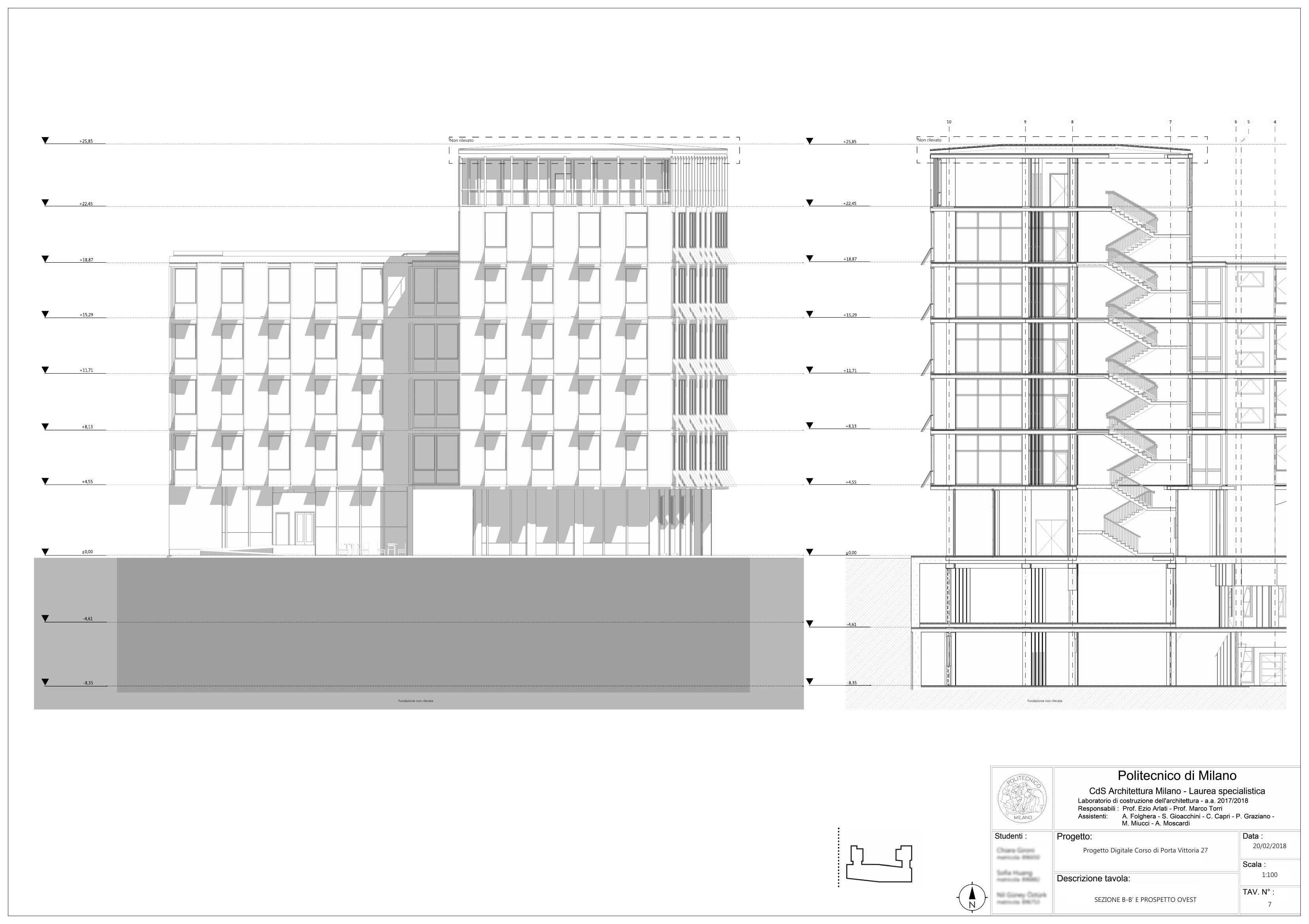

Con una iniziale fase conoscitiva, sono stati effettuati sopralluoghi con accurati rilievi dello stato di fatto, per un successivo ridisegno nel programma BIM ArchiCAD.

Dopo la redazione del modello digitale è stato sviluppato il progetto di riqualificazione e valorizzazione lungo le fasi preliminare, definitiva, esecutiva (misurate con i requisiti LOD – Level Of Development).

Il laboratorio ha posto un approccio rigoroso per la definizione degli obbiettivi e dei vincoli di progetto, considerando anche le risorse disponibili e del contesto di riferimento fisico e normativo dell’edificio esistente assunto come tema di progetto, al fine della sua riqualificazione energetica e valorizzazione di funzioni e “immagine” nel contesto contemporaneo.

La scelta di intervento su un edificio esistente è motivata dalla realtà professionale già in atto, rivolta per circa l’80% alla rigenerazione urbana ed edilizia dell’enorme patrimonio edilizio pregresso italiano, soprattutto di valore storico e monumentale.

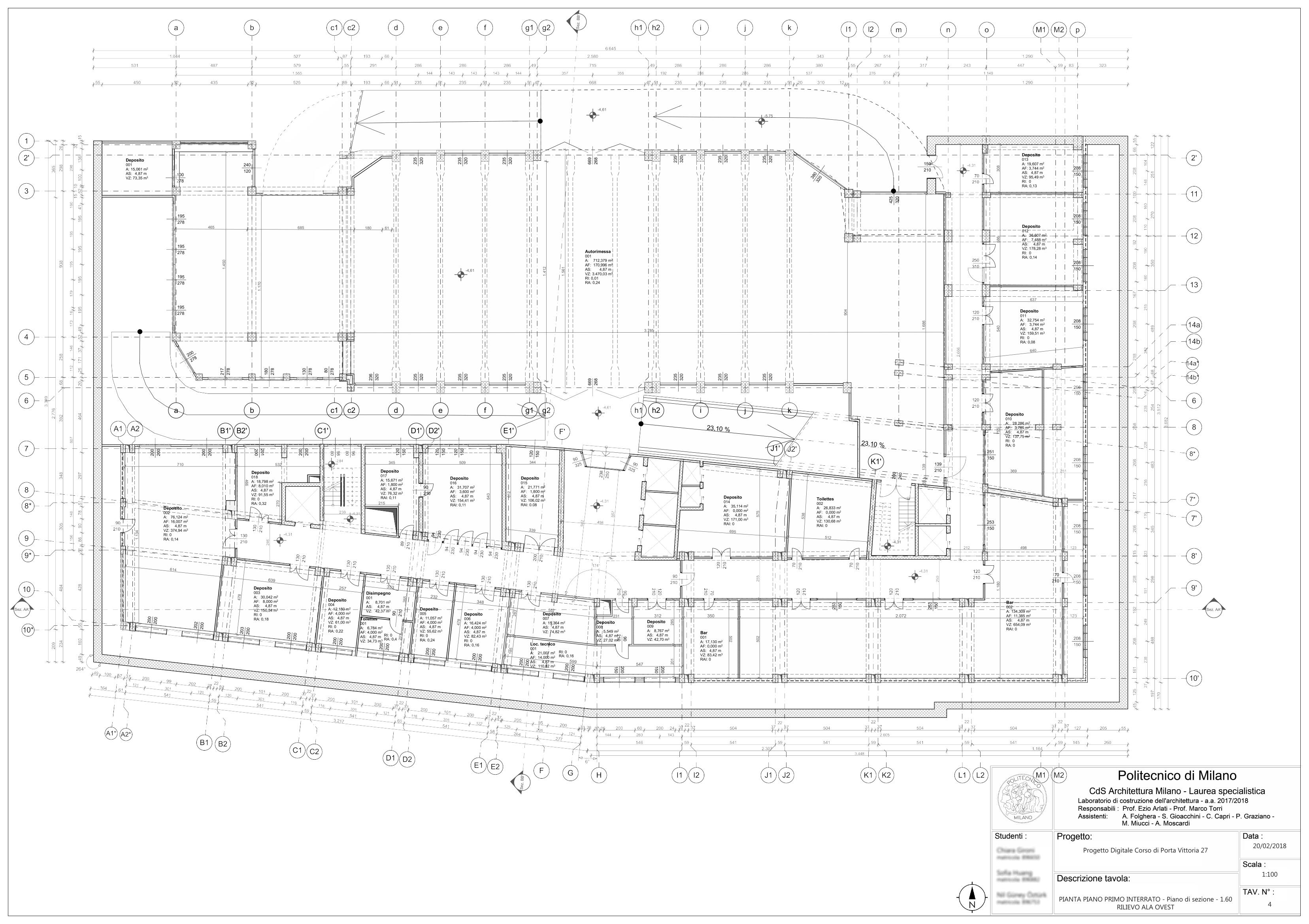

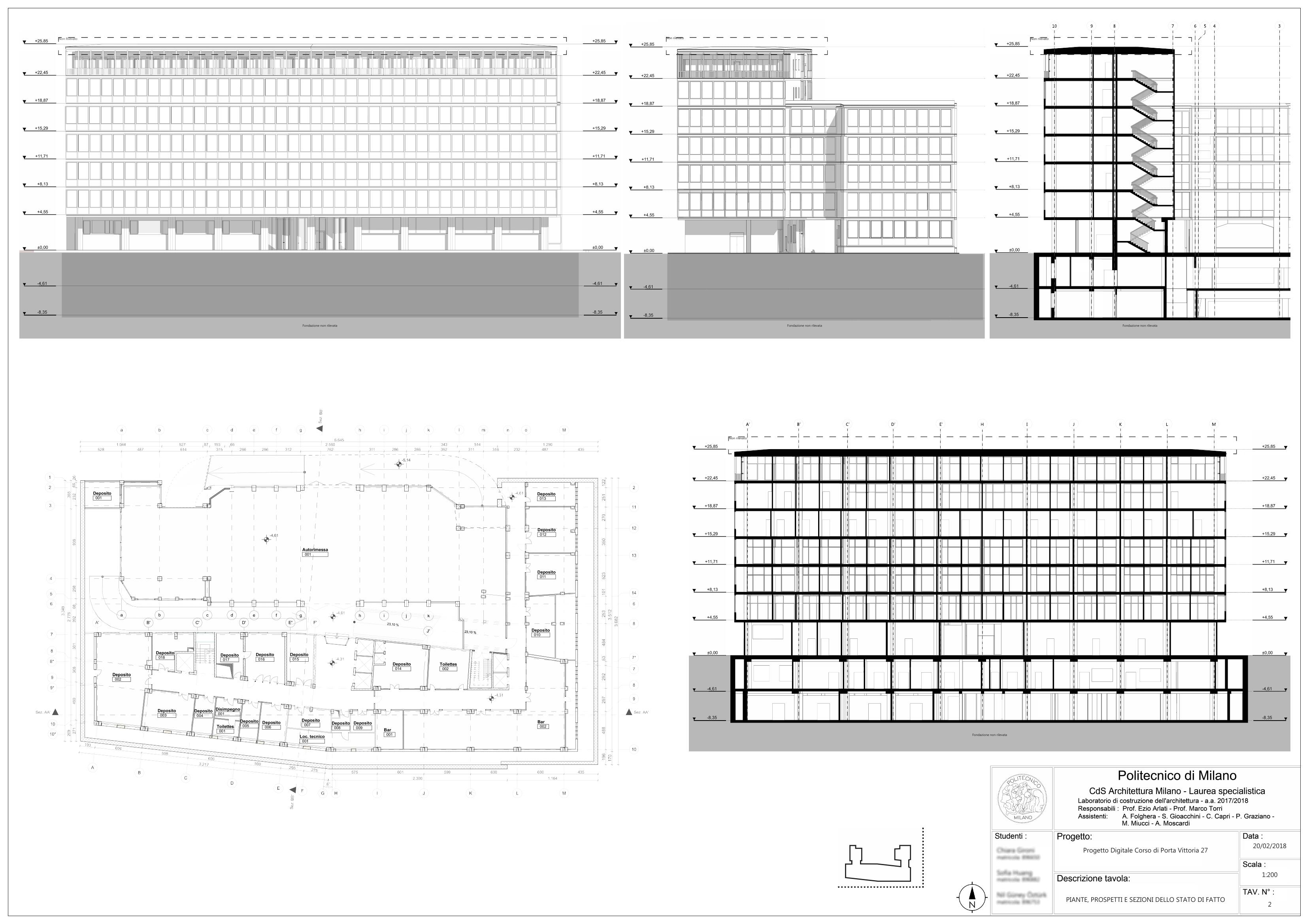

Per la redazione del modello BIM, l’edificio è stato suddiviso per piani a piccoli gruppi di studenti che si sono occupati di svolgere un accurato rilievo architettonico. In questo caso il piano preso in analisi è stato il piano -1 con locali di servizio e livello di parcheggio. Al completamento del disegno tridimensionale su Archicad dello stato di fatto, ogni piano è stato unificato in un unico modello dell’intero edificio.

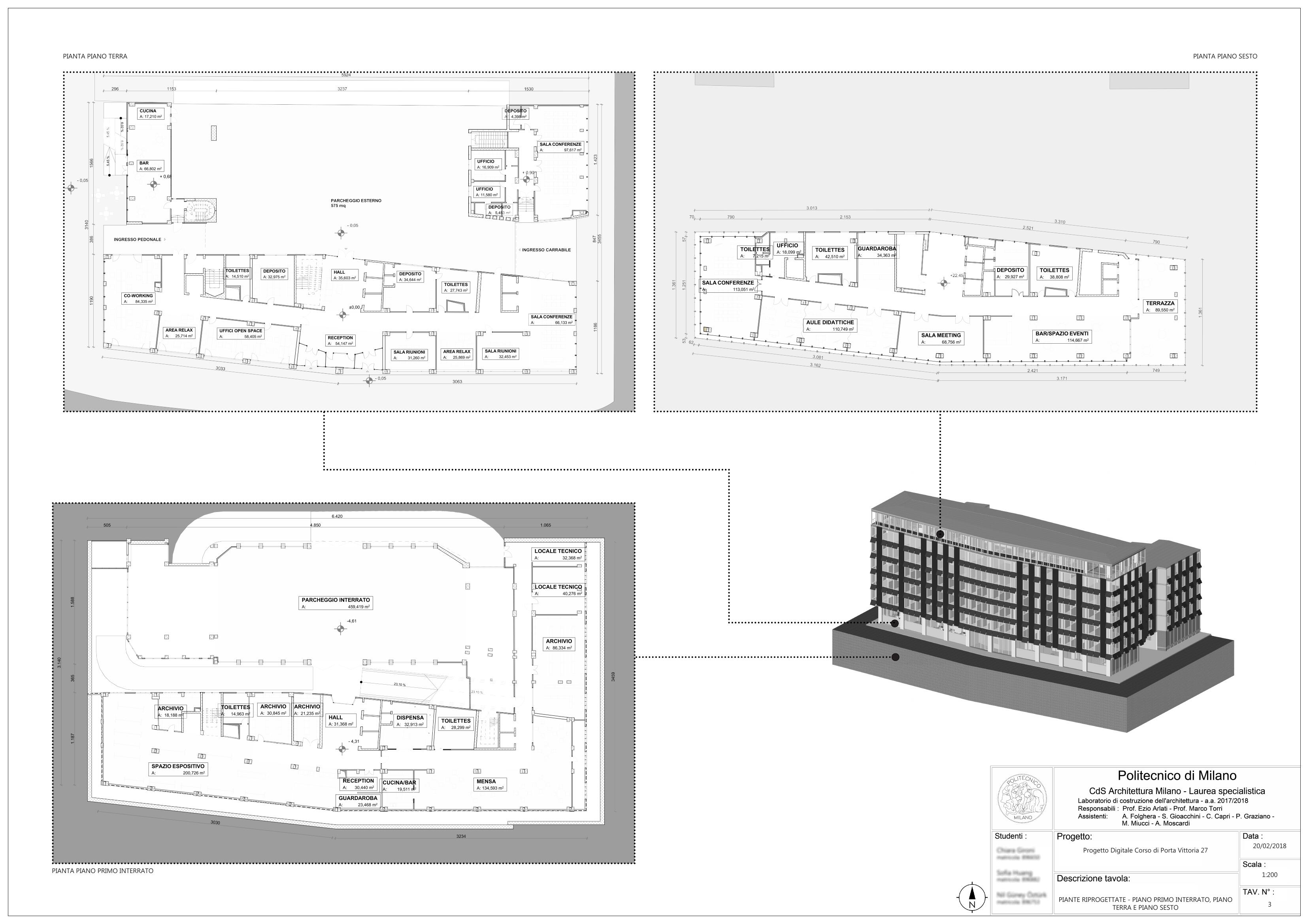

A seguito dell’iniziale fase conoscitiva dell’edificio in esame e del nuovo software in utilizzo, ci si è incentrati nella ridestinazione funzionale dei piani -1, 0 e +6, affinché potessero riattivare la fruizione dello stabile.

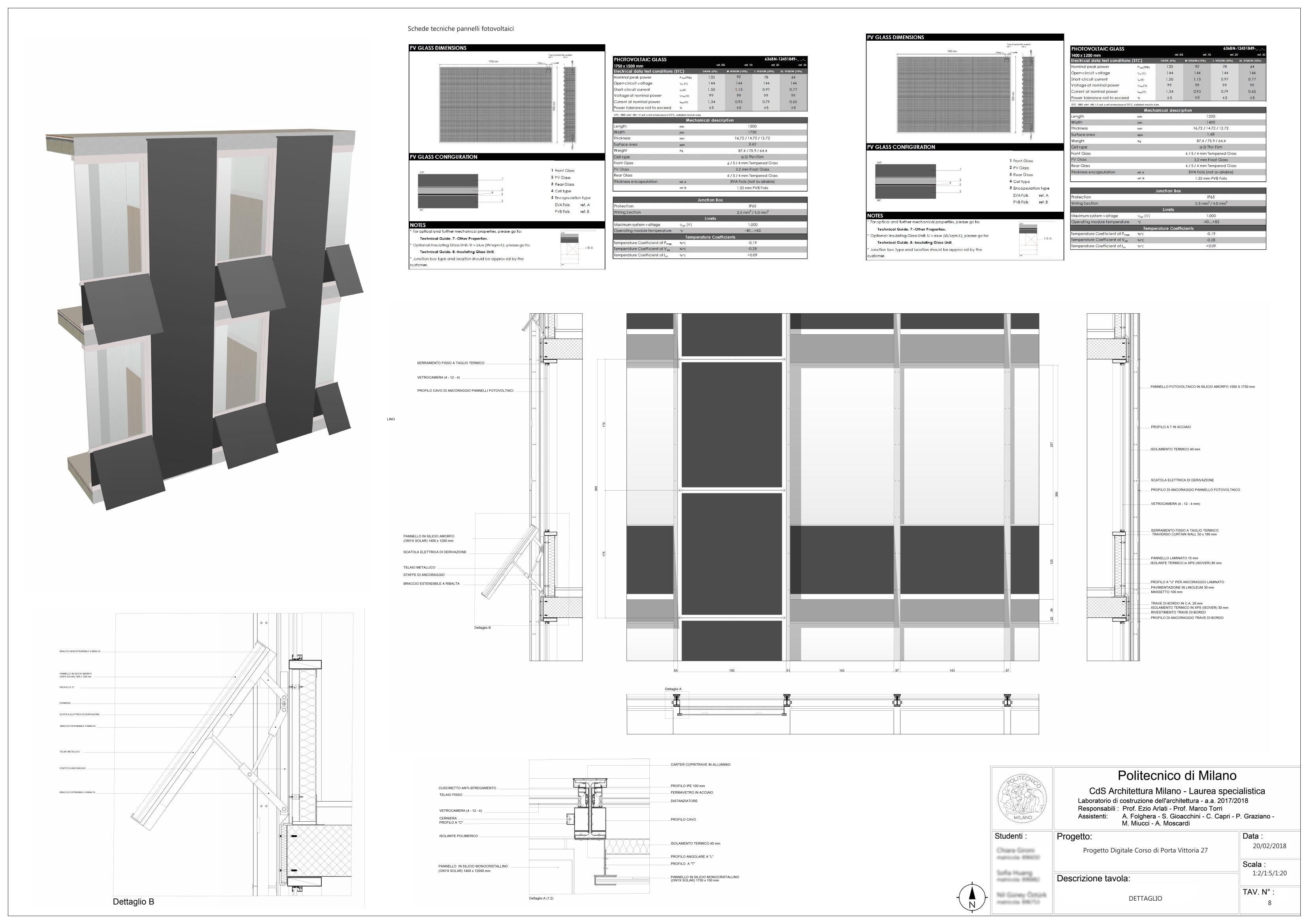

A livello di riqualifica energetica sono state studiate le contemporanee tecnologie per le energie rinnovabili, quali differenti tipologie di pannelli solari e le loro tecniche di installazione su edifici preesistenti.

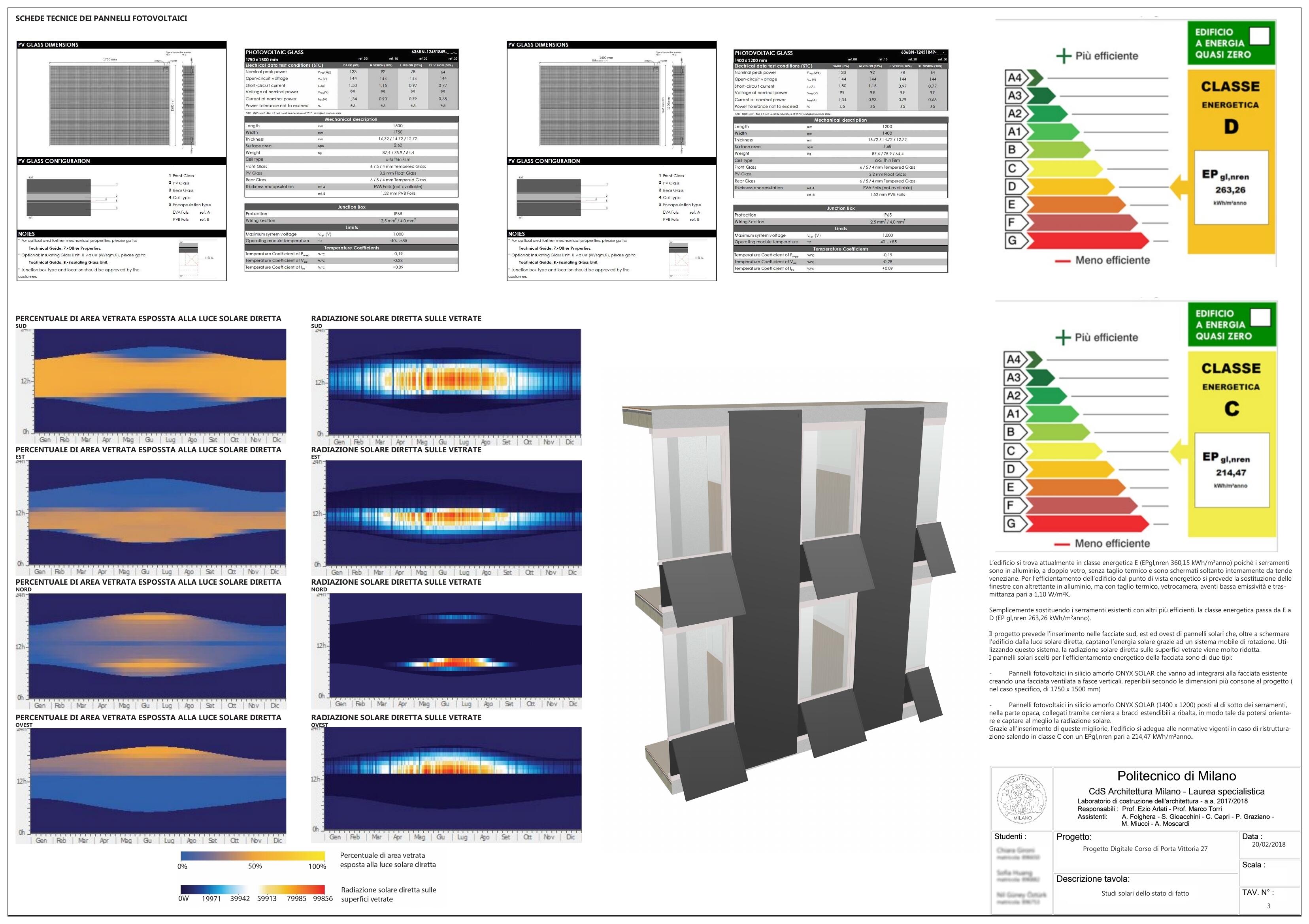

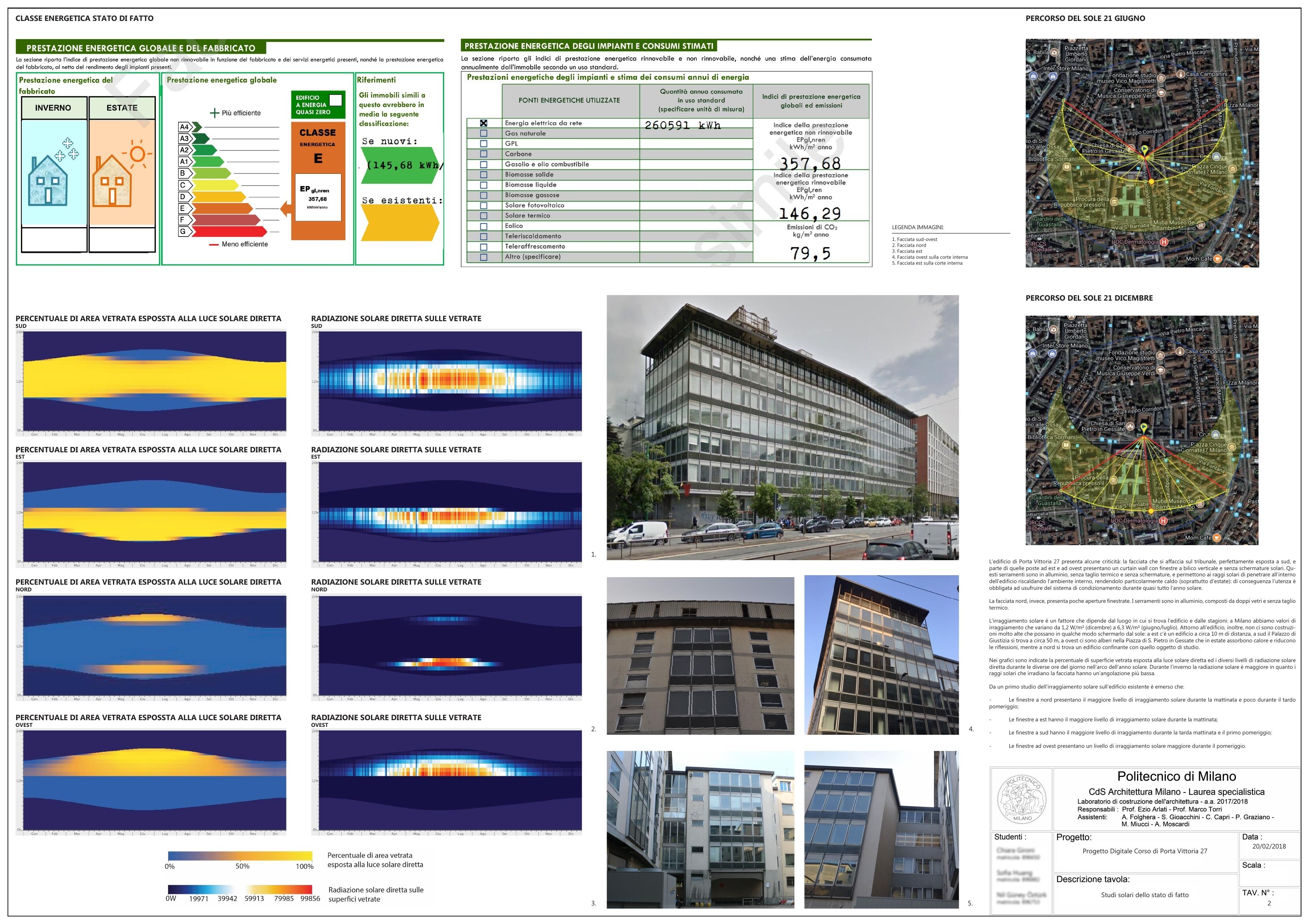

Al fine di convalidare l’efficienza del progetto di riqualificazione energetica, con il supporto del modulo di Fisica Tecnica, è stato possibile valutare il consumo energetico dello stato di fatto e del progetto finale (con l’ausilio del programma Termolog).

• Progetto:

  Politecnico di Milano

  Scuola di Architettura Urbanistica Ingegneria delle Costruzioni

  Corso di Laurea Magistrale in Architettura e Disegno Urbano

  Laboratorio di Costruibilità e Sostenibilità del Progetto

• Professori:

  Prof. E. Arlati

  Prof. M. Torri

• Collaboratori:

  C. Gironi, N. G. Öztürk

• Anno Academico:

  2017-2018
